Specifications
Video Input connector (Sender): (1) HDMI Type A 19-pin, female, locking
Video Output connector (Receiver): (1) HDMI Type A 19-pin, female, locking
Line Input (Sender): (1) 3.5mm mini-stereo jack
Line Output (Receiver): (1) 3.5mm mini-stereo jack
Optical Digital Audio Output (Receiver): (1) TOSLINK®
RS-232 port (Sender/Receiver): (1) 3.5mm stereo jack, female, DB-9 adaptor included
IR In/Ext (Sender/Receiver): (1) 3.5mm mini-stereo jack
IR Out (Sender/Receiver): (1) 3.5mm mini-mono jack
IR Extender type: EXT-RMT-EXTIRN
Ethernet port (Sender): (1) RJ-45, shielded, PoE
Ethernet ports (Receiver): (2) RJ-45, shielded, one with PoE
Channel Up button (Receiver): (1) tact-type
Channel Down button (Receiver): (1) tact-type
Mode button (Sender): (1) tact-type, recessed
Reset button (Sender/Receiver): (1) tact-type, recessed
Program button (Sender/Receiver): (1) tact-type, recessed
Program Select switch (Sender/Receiver): (1) slide-type, recessed
Link Indicator (Sender/Receiver): (1) LED, green
Power Indicator (Sender/Receiver): (1) LED, blue
Power Supply jack (Sender/Receiver): 5V DC, 2.5mm pin and 5.5mm barrel, locking
Power Requirement (Sender/Receiver): 5V DC, or Po(more…)
Other Specifications
Shipping Info
- Length13.2 (Inches)
- Width8.2 (Inches)
- Height3.6 (Inches)
- Weight2.85 (Lbs)
- Unit of MeasureEach
- UPC888814999709
Other Specifications
- Video Input connector (Sender) (1) HDMI Type A 19-pin, female, locking
- Video Output connector (Receiver) (1) HDMI Type A 19-pin, female, locking
- Line Input (Sender) (1) 3.5mm mini-stereo jack
- Line Output (Receiver) (1) 3.5mm mini-stereo jack
- Optical Digital Audio Output (Receiver) (1) TOSLINK®
- RS-232 port (Sender/Receiver) (1) 3.5mm stereo jack, female, DB-9 adaptor included
- IR In/Ext (Sender/Receiver) (1) 3.5mm mini-stereo jack
- IR Out (Sender/Receiver) (1) 3.5mm mini-mono jack
- IR Extender type EXT-RMT-EXTIRN
- Ethernet port (Sender) (1) RJ-45, shielded, PoE
- Ethernet ports (Receiver) (2) RJ-45, shielded, one with PoE
- Channel Up button (Receiver) (1) tact-type
- Channel Down button (Receiver) (1) tact-type
- Mode button (Sender) (1) tact-type, recessed
- Reset button (Sender/Receiver) (1) tact-type, recessed
- Program button (Sender/Receiver) (1) tact-type, recessed
- Program Select switch (Sender/Receiver) (1) slide-type, recessed
- Link Indicator (Sender/Receiver) (1) LED, green
- Power Indicator (Sender/Receiver) (1) LED, blue
- Power Supply jack (Sender/Receiver) 5V DC, 2.5mm pin and 5.5mm barrel, locking
- Power Requirement (Sender/Receiver) 5V DC, or PoE (802.3af standard)
- Power Consumption Sender: TBD
- Receiver: TBD
- Operating Temperature (Sender/Receiver) +32 to +122°F (0 to +50°C)
- Operating Humidity (Sender/Receiver) 5% to 90% RH, non-condensing
- Storage Temperature (Sender/Receiver) -4 to +185°F (-20 to +85°C)
- Storage Humidity (Sender/Receiver) 0% to 95% RH, non-condensing
In The Box

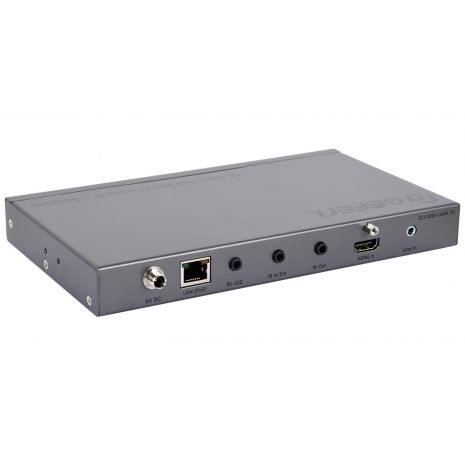

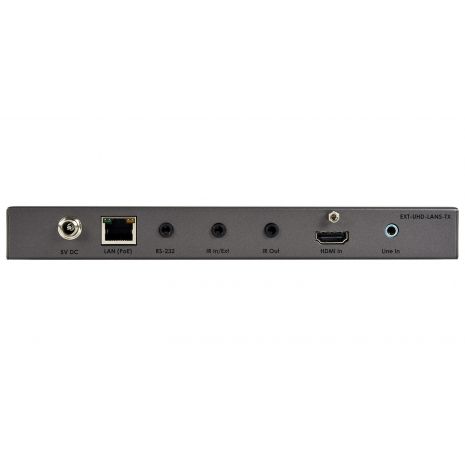

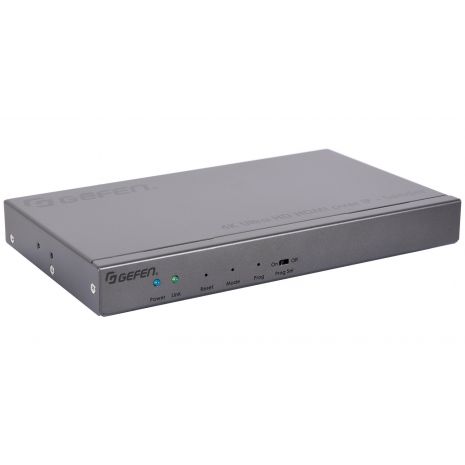

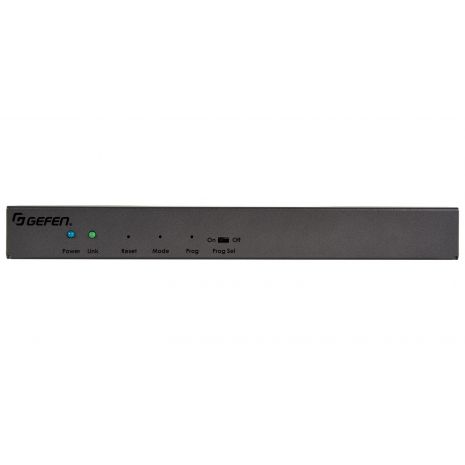

- Sender unit (EXT-UHD-LANS-TX)1
- 5V 2.6A Power Supply (EXT-PS526-AIP-LP-6)1
- 3.5mm-to-DB-9 Adaptor, M-F (ADA-MP-2-DB9-MF-AB)1
- IR Emitter (EXT-IREMIT)1
- Self-Adhesive Rubber Feet4
- L-Shaped Mounting Brackets2
- Machine screws for L-Shaped Mounting Brackets4
- Machine screws for EXT-RACK-1U-GRY (sold separately)2
- Quick-Start Guide1
